Accessoires pour réception

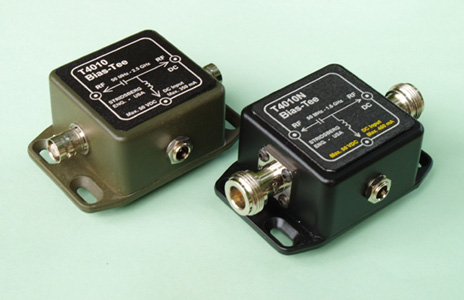

Injecteur d'alimentation par coaxial

Modèle  T4010  (BNC)
Modèle  T4010N  (N)
Modèle  T4010T  (TNC)

Le modèle T4010 est un injecteur d'alimentation large bande à haute performance. Il est conçu pour fournir l'alimentation à un dispositif distant, tel qu'un préamplificateur, par l'intermédiaire du câble coaxial.
Cet injecteur dispose d'une ligne micro-strip de précision bâtie à l'aide de composants de 1er choix permettant d'améliorer les performances en VHF et UHF. Il peut être utilisé avec n'importe quel périphérique distant nécessitant l'alimentation par le câble coaxial. Il est logé dans un boitier en alliage d'aluminium moulé pour une grande robustesse et une haute fiabilité.

Spécifications

Perte d'insertion RF:   < 1 dB @ 500 MHz
Gamme de fréquence:   25 MHz à 1.5 GHz (nominal, connecteurs BNC)
Gamme de fréquence:   25 MHz à 2.5 GHz (nominal, connecteurs N)

Perte retour:   > 20 dB
Impédance:   50 Ohms (entrée/sortie)
Tension injectable:   50 Volts (max)
Courant injectable :  450 mA (max)
Boitier: Alliage d'aluminium moulé noir (standard)
Connecteur d'alimentation:  DC 5.5mm/2.1mm (connecteur approprié fourni)

Connecteurs:   BNC (femelle)

Connecteurs optionnels:  N (femelle),  TNC
Alimentation, Option 1:  connecteur BNC
Alimentation, Option 2:  Traverse céramique EMI/RFI



Réponse en fréquence T4010 (système 50 Ohm, BNC)

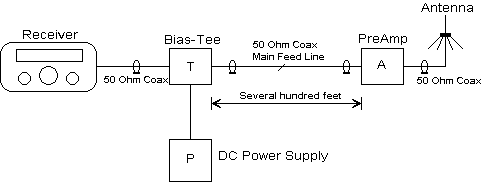

Installation typique pour alimenter un préamplificateur (en tête de mât ou intégré à l'antenne)
avec un injecteur d'alimentation
