Préamplificateurs de réception


Modèle  A8020
Pré-amplificateur faible bruit 800 MHz

Le A8020 est un préamplificateur de réception, à faible bruit, de haute qualité, répondant aux exigences commerciales et gouvernementales pour l'usage dans la bande de service 800 Mhz. Il est conçu pour améliorer la réception des signaux faibles avec des scanners ou autres récepteurs large bande, des analyseurs de spectre et autres équipements utilisés sur les plate-foermes d'interception de signaux, les applications à fréquence partagée, ou l'usage général. Le A8020 est une partie d'un ensemble de composants utilisables pour la bande de service 800 MHz et peut être utilisé avec les multi-coupleurs MCA208M, MCA204M et MCA804B.

Ce préampli dispose de relais RF internes pour la commutation by-pass et peut rester connecté lorsqu'il n'est pas utilisé. Il peut être installé à distance dans un local de matériel ou près de l'antenne, avec alimentation par le câble coaxial grâce à un injecteur d'alimentation optionnel.

Il est capable de piloter une grande longueur de câble coaxial en annulant la perte en ligne, et peut aussi être utilisé dans toutes les configurations où des signaux faibles doivent être amplifiés.


Le

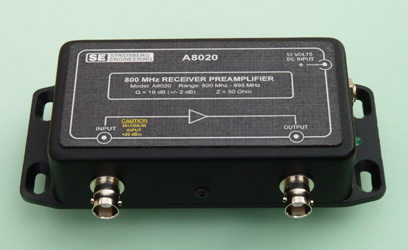

A8020 est logé dans un boitier en aluminium moulé pour une grande robustesse, une bonne fiabilité, et une stabilité mécanique requises par de nombreuses installations commerciales ou gouvernementales. Le revètement noir et la partie supérieure en Lexan dureront de longues années.

Spécifications générales

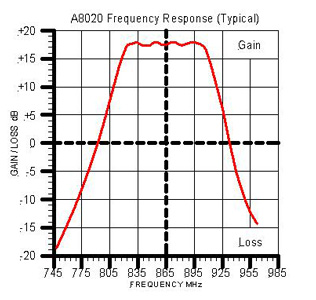

Gain:   18 dB (+/- 1.5 dB en passe-bande)
Gamme de fréquence:   800 MHz to 900 MHz (nominal)
Réponse à -3 dB: 820 MHz / 900 MHz

Figure de bruit:   2  dB (nominal)
P1dB: +12 dBm (sortie)       OIP3: +24.5 dBm
Perte d'insertion (mode By-pass):  < 2 dB (25 MHz à 1 GHz)

Impédance:   50 Ohms (entrée/sortie)
Connecteurs:   BNC (standard)
Alimentation:   +12 Volt DC (nominal) @ 150 mA
Boitier: Alliage d'aluminium avec revêtement poudre noire
Dimensions:  140 X 57 X 132 mm


Connecteurs optionnels

A8020/N     N  (femelle)
A8020/T     TNC   (femelle)
