Filtres de réception

Evitez la surcharge RF causée par des signaux trop puissants.

Réduisez les mélanges de fréquences indésirables
Réduisez le bruit large bande et les problèmes d'intermodulation

  Filtres de réception - modèles standards
Pour vous aider à choisir, consultez "Notes techniques"
Pour acquérir ces produits, consultez "Info vente"

Modèle Type Gamme de fréquence Connecteurs


Filtres passe-haut
FLT02AM Passe-haut 1.9 MHz réjection radiodiffusion AM BNC (M/F)
FLT02AM/N Passe-haut 1.9 MHz réjection radiodiffusion AM N (F/F)
FLT02AM/T Passe-haut 1.9 MHz réjection radiodiffusion AM TNC (F/F)


Notch FM et filtres VHF/UHF
FLT201A Notch 88 à 108 MHz réjection bande FM BNC (M/F)
FLT201A/T Notch 88 à 108 MHz réjection bande FM TNC (F/F)
FLT201A/N Notch 88 à 108 MHz réjection bande FM N (F/F)
FLT225 Passe-haut 225 MHz BNC (M/F)
FLT225/T Passe-haut 225 MHz TNC (F/F)
FLT225/N Passe-haut 225 MHz N (F/F)

Les filtres de réception sont parfois nécessaires pour améliorer les performances des récepteurs large bande. Le filtre Notch FM FLT201A  est très utile pour l'écoute régulière de transmissions VHF/UHF.  Surtout en ville et dans les zones fortement urbanisées où les signaux de radiodiffusion sont très puissants comparativement aux autres transmissions.

Les problèmes rencontrés avec des signaux puissants, tels que ceux des émetteurs de radiodiffusion FM :

1.  Surcharge RF (réduit la sensibilité du récepteur, augmente le bruit de fond)
2.  Mélange de fréquences (2 signaux forts produisent par mélange un 3ème signal indésirable)

Le filtre FLT225 est un passe-haut désigné principalement pour l'écoute de la bande militaire (225 à 400 MHz). Ce filtre atténue les signaux de fréquence inférieure à 225 Mhz.
Le FLT225 utilise le même boitier en alliage d'aluminium moulé que le filtre réjecteur FM FLT201A, avec des conencteurs BNC, mâle et femelle.

FLT02AM est conçu pour éliminer les interférences provoquées par la présence de signaux puissants dans la bande de radiodiffusion AM et se compose d'un passe-haut à 7 sections. Il peut être utilisé pour n'importe quelle plate-forme de réception et aussi en complément des multi-coupleurs HF de type MCA102M, MCA104M and MCA108M. D'autres modèles sont disponibles avec des fréquences de coupures différentes (FLT03 passe-haut 3 MHz, FLT10 passe-haut 10 MHz)

 Contactez nous pour d'autres fréquences

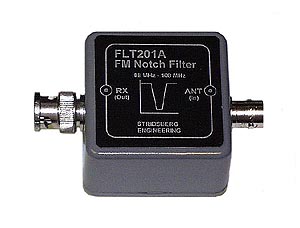

Filtre notch FM


FLT201A


Filtre notch FM

88 à 108 MHz
Pour utilisation avec tous les récepteurs large bande et scanners
Spécifications

Fréquence:  88 MHz to 108 MHz
Type:  3 trappes résonnantes
Impédance:  50 Ohms
Notch:  > 60 dB @ 98 MHz
Perte d'insertion:  < 1 dB @ 500 MHz
Connecteurs:  BNC (M/F)
Connecteurs optionnels: N (F/F),  TNC (F/F)
Dimensions:  51 x 51 x 32 mm (hors connecteurs)


Filtre passe-haut 225 Mhz

FLT225

Conçu pour l'écoute des transmissions sur les fréquences supérieures à 225 Mhz. Bonne réjection des fréquences inférieures, notamment bande FM et services d'appel de personnes.

Spécifications

Fréquence:  Passe-haut 225 MHz
Type:  Passe-haut 5-Sections
Impédance:  50 Ohms
Perte d'insertion: < 1 dB @ 500 MHz
                          < 2 dB @ 1000 MHz
Connecteurs:  BNC (M/F)
Connecteurs optionnels  N (F/F),  TNC (F/F)
Dimensions:  51 x 51 x 32 mm (hors connecteurs)

NOTE: Boitier identique au filtre FLT201A ci-dessus

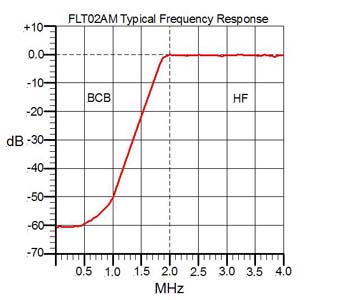

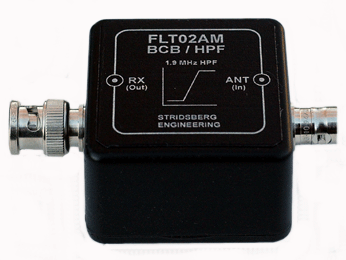

Filtre passe-haut 1.9 Mhz
réjection des émissions broadcast AM


FLT02AM

Conçu pour la réception HF au dessus de 2 Mhz. Excellente réjection des émissions de radiodiffusion en ondes moyennes.

Pour utilisation avec tous les récepteurs de communications ainsi que les multi-coupleurs HF :
MCA102M, MCA104M, MCA108M

Spécifications

Fréquence:  Passe-haut 1.9 Mhz
Type:  Passe-haut 7-sections
Impédance:  50 Ohms
Perte d'insertion: 1.5 dB max. à 50 MHz
Connecteurs:  BNC (M/F)
Connecteurs optionnels: N (F/F),  TNC (F/F))
Dimensions:  51 x 51 x 32 mm (hors connecteurs)


Autres filtres de même catégorie :     FLT03 Passe-haut 3 Mhz   et    FLT10 Passe-haut 10 MHz
